產品簡介:

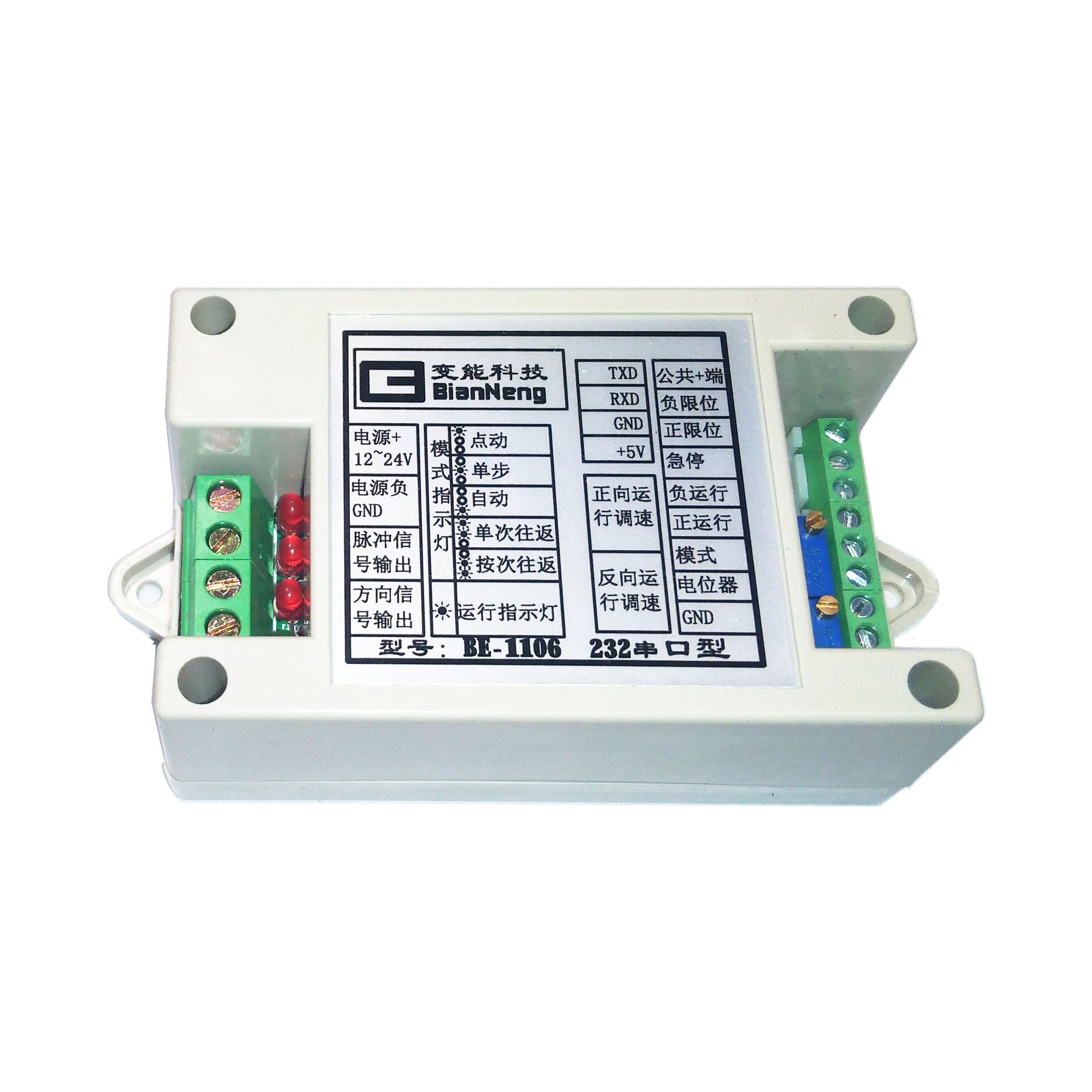

BE-1106 迷你型單軸運動控制器 指令控制程序下載地址: http://360ordu.com/content/?107.html (請復制到
BE-1106 迷你型單軸運動控制器 指令控制程序下載地址:
http://360ordu.com/content/?107.html (請復制到瀏覽器中打開)
基本參數:
l 高性能、高速度32位 MCU
l 光耦隔離輸出運動控制信號最大電流100mA(信號輸出為:+5V~24V 脈沖+方向)
l 專用的常閉(或常開)式正負極限限位,光電隔離+5~24V信號輸入口
l 專用的常閉式急停通道
l 支持上位機軟件運行指令載入、485通訊 、串口通訊。
l 最小數據單位:0.001mm
l 快速運動限速:4450mm/min(當脈沖當量為0.001mm時)
l 最高加工速度限速:4450mm/min(當脈沖當量為0.001mm時)
l 最高脈沖輸出頻率:74KHz (輸出脈沖分辨率小于1Hz)
l 位置控制最大行程174米(當脈沖當量為0.001mm時)
l 控制軸數:1軸
l 系統主要功能:七種控制模式、速度控制、位置控制、加減速控制
l 外設模式切換開關。(停止?fàn)顟B(tài)時按下模式開關時LED顯示為對應模式)
l 外設速度加,速度減按鍵。(運行狀態時按下模式開關再按下正運行或者負運行開關時,對應為速度加和速度減,長按也有效)
l 板載雙段速調節多圈電位器,可以分別調節往返不同速度。
l 支持外接調速電位器。(當接入外接電位器時,內部電位器自動失效)
l 多種功能,電腦連接設置簡單,可聯機控制,功能實用,體積5*8.2CM
l 支持總線集聯:最大連接臺數255臺,總長不超過1200米,支持修改控制編號地址。
控制應用一:(點動模式)
完全由外部正運行開關和負運行開關控制正反運行,當碰到極限開關時停止。
控制應用二:(單次觸發模式)
1設備從A點到B點后停止。再次啟動設備從B點到A點停止。
設備上電后,外部觸發啟動運行,設備到從A點出發,當設備運行到B點正轉限位后,設備停止運行,如果再次啟動,設備從B點觸發到達A點后,設備停止。啟動A->B 停止,啟動 B->A 停止 的運動過程。如果在設備運行中觸發停止按鍵電機立即停止運行。
控制應用三:(自動往返模式)
1設備在A點與B點之間往返運行。
設備上電后,外部觸發啟動運行,設備運行到A點正轉限位后,自動反轉運行到B點反轉限位后,又正轉運行到A點,如此往返運行。直到觸發急停按鍵電機停止運行。
控制應用四:(單次往返模式)
1設備從A點到B點后返回到A點停止。
設備上電后,外部觸發啟動運行,設備到從A點出發,當設備運行到B點正轉限位后,設備反向回轉運行,當?shù)竭_(dá)A點后,電機停止。完成一次
A->B->A運動過程。如果在設備運行中觸發停止按鍵電機立即停止運行。
控制應用五:(按設置次數往返運行模式)
1設備在A點與B點之間往返運行。
設備上電后,外部觸發啟動運行,設備運行到A點正轉限位后,自動反轉運行到B點反轉限位后,又正轉運行到A點,如此往返運行。直到觸發急停按鍵電機停止運行。完成設置往返次數后將停止。
控制應用六:(位置控制模式指定運行位置)
通過串口設定行進距離脈沖數(毫米單位=脈沖數*螺距/運行1圈的脈沖數)后,外部觸發啟動運行,運行到指定位置停止,再次觸發時運行相同距離??梢酝ㄟ^正負運行按鍵實現來回運動。
控制應用七:(上位機串口/485連接控制)
上位機控制程序相應按鈕可以完成以上六種應用,并實時控制速度,改變加減速設置等信息,支持總線集連。
